Heiz-/ Kühlsegel mit Wärmeleittechnik und intelligenter Luftführung

Wie funktioniert ein Hybridsegel?

Technische Daten

Wie wird ein Hybridsegel geplant?

Referenzbilder Heiz- /Kühldeckensegel

Wie funktioniert ein Hybridsegel?

Ein Hybridsegel bietet die Funktionen Kühlen, Heizen, Lüftung und Schallabsorbtion in einem Produkt an.

Es besteht aus zwei oder mehreren Metalldeckenplatten, welche frei unter der Decke montiert und in die werkseitig Kupferrohre eingeklebt werden. Diese Kupfermäander, genannt Heiz-/Kühlelement, werden von der Hausverrohrung mit warmen (Heizfall) oder kaltem (Kühlfall) Wasser durchströmt. Das Metallsegel dient hierbei als Wärmetauschfläche. Der Wärmeübergang findet durch Strahlung und natürliche Konvektion statt, ähnlich wie bei der Sonnenstrahlung, wodurch ein sehr behagliches Raumklima entsteht.

Ein – vom Raum aus nicht sichtbarer – Luftauslass sorgt zugfrei für die Einbringung von Zuluft. Durch Luftzirkulation über dem Segel steigt die Leistungskraft des Hybridsegels im Vergleich zu einem Heiz-/Kühlsegel ohne Luftführung zusätzlich. Dadurch erreicht das Hybridsegel eine sehr hohe spezifische Kühlleistung zum Abführen hoher Wärmelasten und zählt somit zu den leistungsstarken Kühldeckensystemen.

Für die akustische Wirksamkeit des Hybriddeckensegels wird werkseitig ein Akustikvlies eingelegt. Der Schall gelangt durch die Perforation der Deckenplatte in das Vlies und wird dort absorbiert.

Technische Daten

Spez. Kühlleistung bei Δt = 10K nach DIN EN 14240:  163 W/m² und Zuluft 120m³/h mit 18°C

Spez. Heizleistung bei Δt =15 K nach DIN EN 14037-5: 267 W/m² und Zuluft 120m³/h isotherm.

Schallabsorptionswert

α=0,6-0,7 möglich

Schemazeichnung Hybridsegel

Wie wird ein Hybridsegel geplant?

Damit die Segel die Architektur des Raumen aufwerten, werden ihre Abmaße individuell und projektbezogen geplant und gefertigt. In enger Zusammenarbeit mit unseren Kunden übernimmt wg-plan als Fachfirma die weitere Auslegung und Dimensionierung der benötigten Heiz-/Kühlelemente sowie des Luftauslasses.

Der Einbau von Leuchten, Leuchtbändern, Sprinklern oder Rauchmelder kann einfach und frei geplant werden.

Nehmen Sie direkt Kontakt auf, wie beraten Sie gerne! Sie erreichen uns unter: +49 1525 3353931

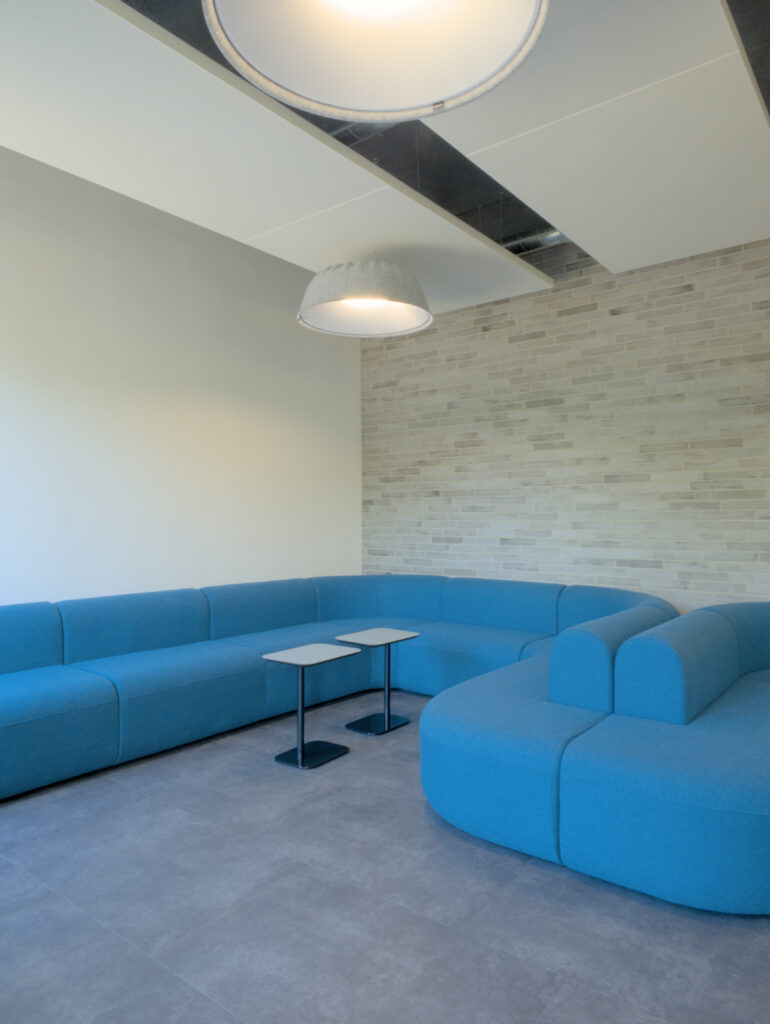

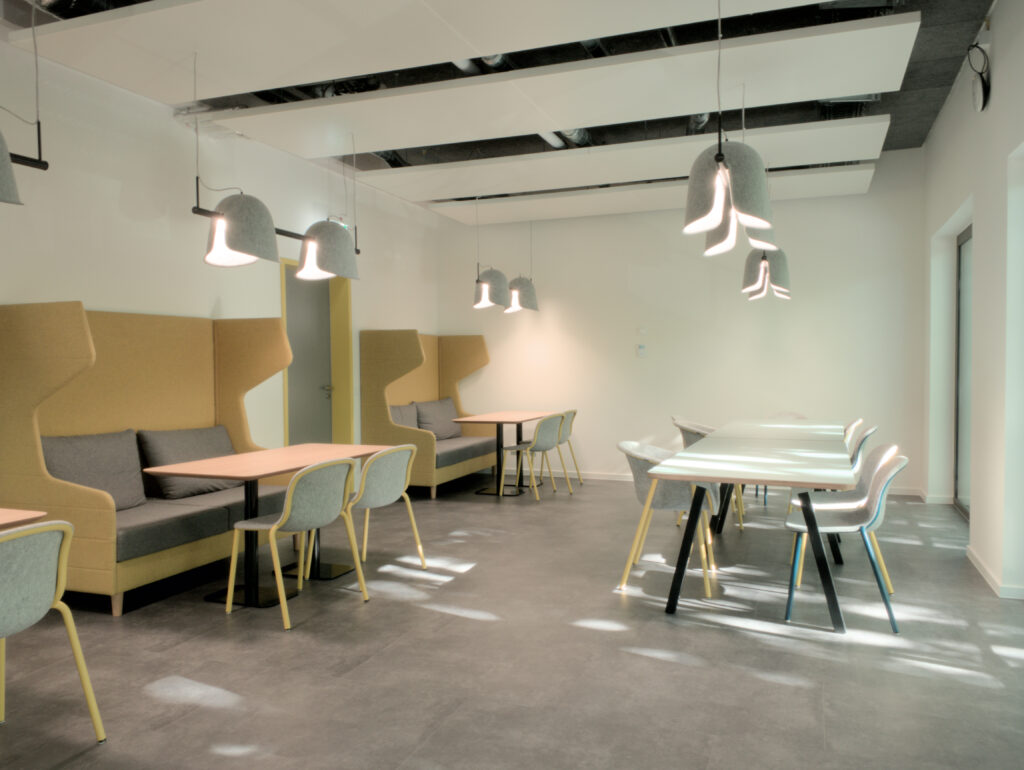

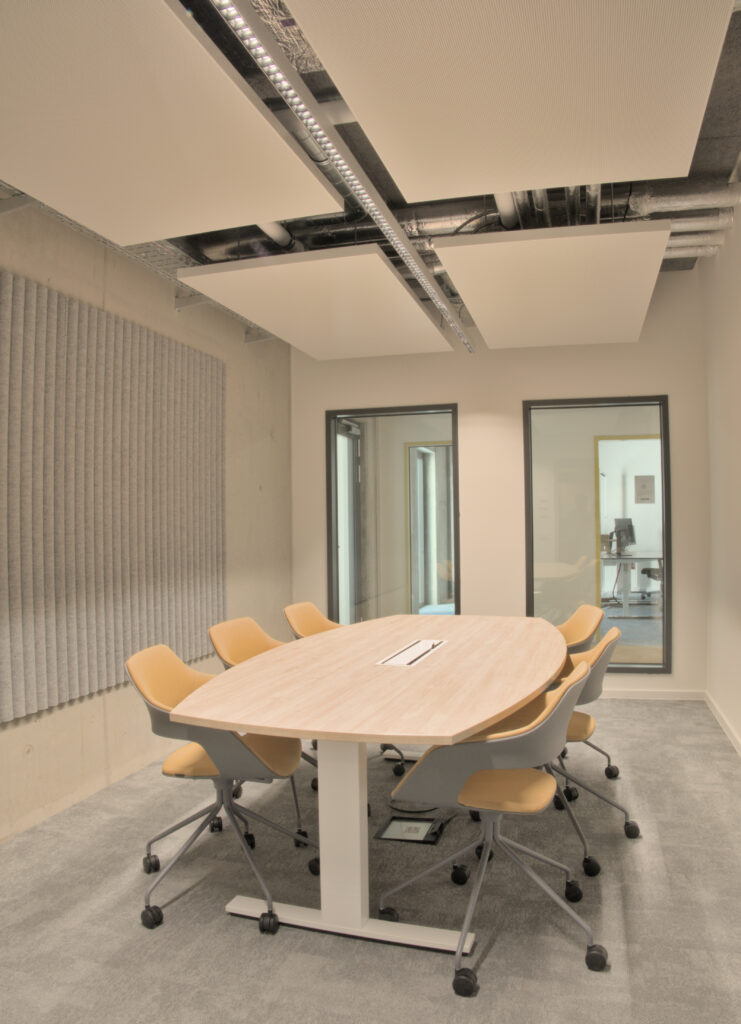

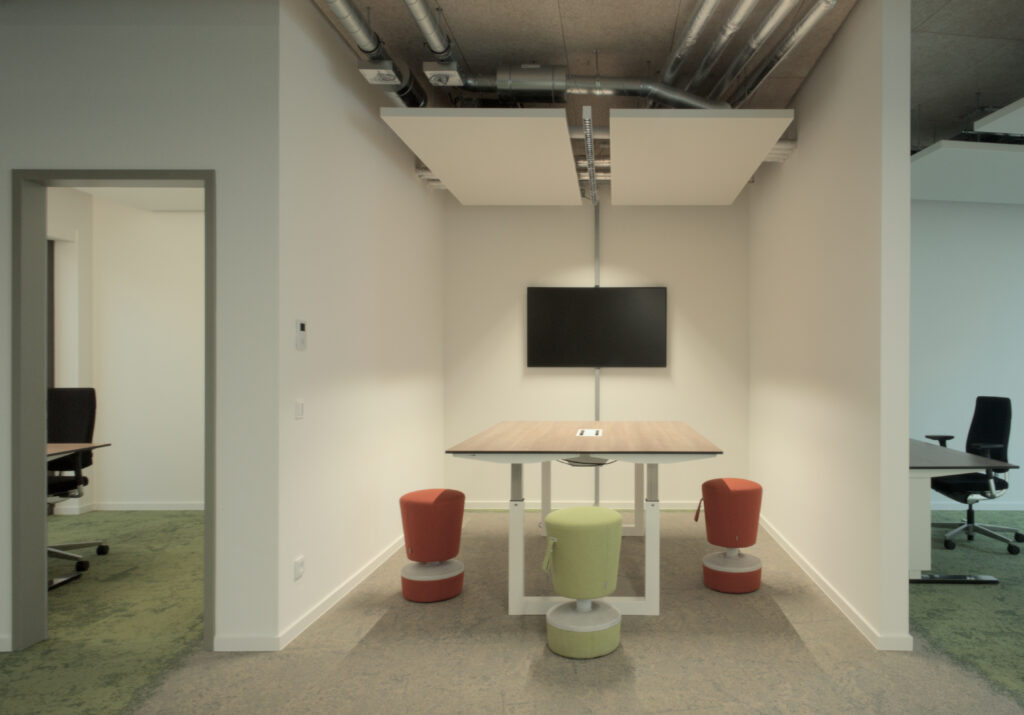

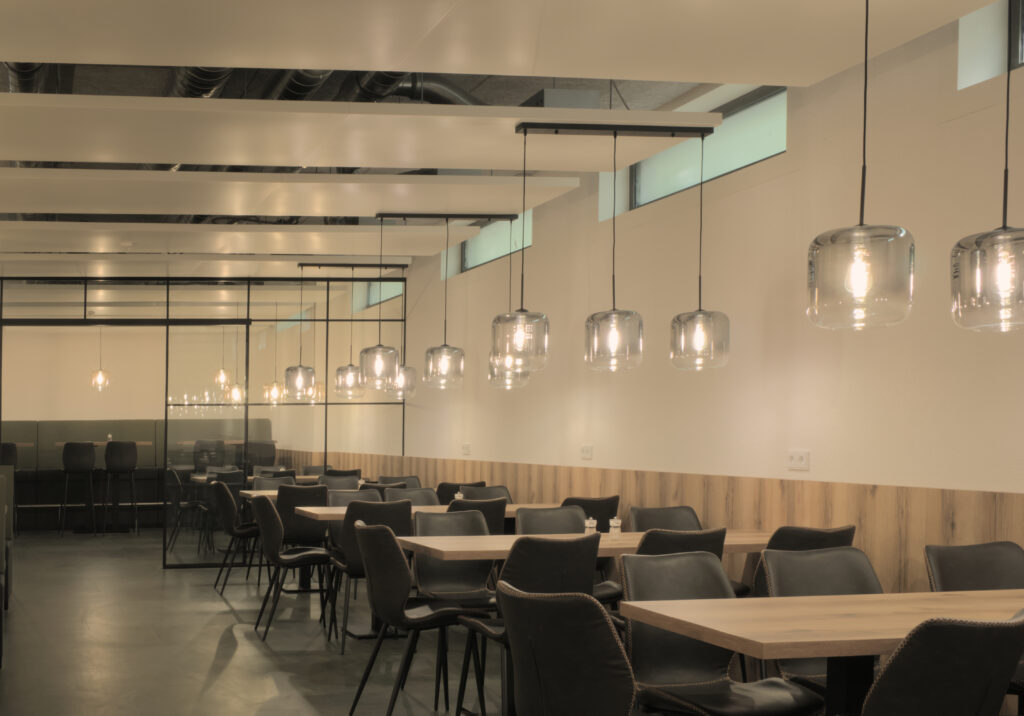

Referenzbilder Heiz-Kühldeckensegel
